為什么要使用高壓計量箱，計量箱有什么優點

2019-07-17 10:31:53 2236

高壓計量箱主要用于高壓電能計量，特別適合中小變壓器用戶，可正確計量有功電能和無功電能，產品設計新穎合理，結構緊湊，美觀大方，各部分密閉，防盜聽力強，儀表箱配置健全的計量裝置設計 櫥柜門上設有兩個觀察孔，直觀的模擬容易，配合儀表電量的計量有專用的櫥柜，現場檢查容易。

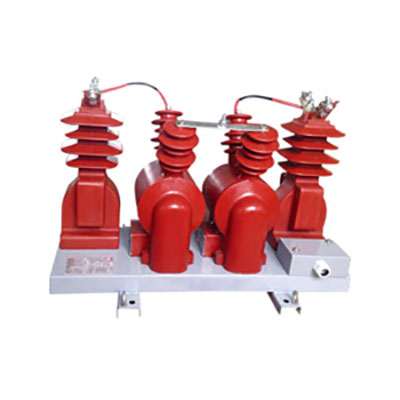

高壓計量箱

高壓計量箱優點說明

(1)保護功能

高壓計量箱采用先進的SF6斷路器，具有自動跳閘和電動合閘功能，既可在用戶電量用盡時斷開正常負荷，又可在用戶設備短路故障時切斷故障電流，起到保護的效果。

(2)防竊電功能

采用的是用戶變壓器高壓側計量，將表計安裝于封閉的專用計量箱之內，防止被盜。

(3)降低工程造價

對于變壓器容量在1250kVA以下用戶，可以省去常規的高壓開關柜、高壓計量柜等裝置，減少用戶變電所土建造價，與常規設計相比采用該裝置可節省資金7～10萬元。

4)預付費功能

安裝該計量裝置后用戶必須先到營業部門買卡購電，電量用盡后，該裝置自動跳閘斷電，從而解決了長期困擾用戶拖欠電費問題。

產品特點

1.分為兩元件和三元件兩種。兩元件中A、C兩相裝有電壓、電流互感器，電壓互感器為V/V接線。二次電壓為100V。配用三相三線電能表。三元件中A、B、C為一只三相電壓互感器、三只電流互感器，電壓互感器為Y/Y接線。二次電壓為100/√3，可選用100V的三相四線電能表。

2.復變比計量箱采用二次更換變比復式，便于更換變比時，更間接，高效的工作。

3.采用V/V-12接線方式，電壓回路中二次b點接地，電流回路中A.C相電流二次回路尾端接地。

4.互感器采用硅橡膠澆注，耐低溫性能優越，適用范圍更廣。

高壓計量箱技術參數

負荷的功率因數：COSΦ= 0.8（滯后）;

額定頻率：50或60Hz;

污穢等級：Ⅱ級;

環境溫度：低溫度-25℃，高溫度40℃，日均溫度不超過30℃;

海拔高度：≤1000米;

產品標準：GB20840.1，GB20840.2，GB20840.3，GB17201-2007。

負載功率因數：COSΦ= 0.8（滯后）。

額定頻率：50或60Hz。

抗污染等級：II級。

環境溫度：-25℃-40℃，日平均溫度不超過30℃。

海拔高度：≤1000m。

標準：GB20840.1 GB20840.2，GB20840.3，GB17201-2007。

使用環境條件：??

海拔高度不超過1000m；??

環境溫度：??高＋40℃、低-40℃；；??日平均不超過30℃；??低-25℃；??

系統接地方式：中性點非有效接地系統；??

大氣條件：大氣中無嚴重污穢。?

高壓計量箱的使用環境條件

海拔高度不超過1000m;

環境溫度：

高+40℃;

日平均不超過30℃;

低-25℃;

系統接地方式：中性點非有效接地系統;

大氣條件：大氣中無嚴重污穢。
